思科路由器及安全配置工具(Cisco SD

科路由器及安全配置工具(SDM)V2.4.1中文版，cisco路由系列 SDM-v241中文web管理軟件，支持26xx、36xx、37xx系列路由器的web的管理。

使用方法

我這里所說的網卡，指的是以太網卡；所說的網線，指的是UTP雙絞線。

第一步，必須讓你的網卡處于“已連接上”的狀態。

要達到這樣的狀態，有幾個辦法：

1.把用網線把網卡接到一臺已通電的網絡設備上。

2.把網線繞成一個圈，壓進水晶頭里。然后把這根環狀的網線，接到網卡上。

第二步，使用Dynagen Sample Labs所帶的Network device list這個工具。

雙擊Network device list，就會彈出一個窗口，找到下面這部分（類似）：

NIO_gen_eth:DeviceNPF_{63A101A1-BBC4-4710-B99A-594CCB6B70D3}
Name : 本地連接
Desciption: Realtek RTL8169"

NIO_gen_eth:DeviceNPF_{63A101A1-BBC4-4710-B99A-594CCB6B70D3}，就是你網卡的值。

第三步，把你網卡的值，放到.net的文件中的指定路由器里。當然，所對應的接口必須是以太口。

例如：

[[ROUTER Branch2]]
model = 3640
mmap = false
c />slot  = NM-1FE-TX
slot1 = NM-4E
E1/0 = NIO_gen_eth:DeviceNPF_{63A101A1-BBC4-4710-B99A-594CCB6B70D3}
c />
第四步：設置你網卡在dynamips里所連的那臺路由器接口的IP地址和子網掩碼，并啟用該接口。

第五步：設置你的IP地址等參數。

IP地址要和你網卡所接到的路由器接口的IP地址位于同一網段，子網掩碼要相同，默認網關設為你網卡在dynamips里所連的那臺路由器接口的IP地址。

以上面為例。

如果E1/0的IP地址是：192.168.1.1/24，

那么你的網卡IP地址就是：192.168.1.X（X的取值范圍是2～254），

子網掩碼是：255.255.255.0，

默認網關是：192.168.1.1

當然，如果你在dynamips里的那臺路由器上開啟了DHCP功能并做好設置的話，那么第四步的工作就改為：在“本地連接”中的“Internet協議(TCP/IP)屬性”里，選擇“自動獲得IP地址”，并“確定”。這就可以了。

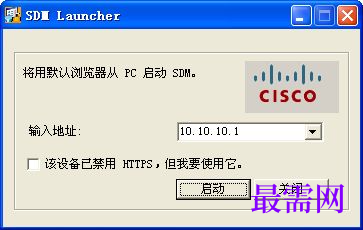

第六步：啟動SDM。在啟動的界面上，在輸入需要Telnet的設備的任一IP地址。
只要是路由可達，那就可以Telnet得到。
如果你路由協議沒有配置好的話，那就只能Telnet你在dynamips里所連的那臺路由器了。
好了，實現的方法我已經說完了。
